Elektrostatische Entladung von Ladungsdoppelschichten bei Folien

Tiefdruckmaschine im flexible Packaging / Herstellung von Flachfolien

Bei der Herstellung von hochohmigen Kunststofffolien oder deren Bedruckung in Tiefdruckmaschinen, insbesondere bei der Verwendung einer elektrostatischen Druckhilfe, kann es zur Bildung von Ladungsdoppelschichten auf der Folie kommen.

Es kommt zu elekltrostatischen Aufladungen die nur schwer zu entladen sind.

Ladungsdoppelschichten, die im Extremfall auf beiden Folienseiten betragsmäßig die gleiche Ladung mit unterschiedlichem Vorzeichen haben, lassen sich i.d.R. durch herkömmliche Entladung mit Ionisatoren nicht beseitigen. Die negativen Auswirkungen der Ladungsdoppelschicht treten hauptsächlich bei der Aufwicklung der Folien in Erscheinung aber auch bei der Abwicklung der Folie in nachfolgenden Maschinen. Es kann dort zu starken elektrostatischen Entladungen kommen. In Verpackungsmaschinen in denen solche Folien verarbeitet werden kommt es zur Haftung der Folie an Maschinenteilen und somit zu Transportproblemen.

Unsere Lösung

Das Problem kann durch eine Kombination von geeigneter Messtechnik und Ladungskompensation gelöst werden.

Kontaktieren Sie uns

Welche Eltex Komponenten kommen zum Einsatz?

POWER CHARGER

Die POWER CHARGER decken verschiedene Leistungsstufen und Auflade-Anwendungen ab: Je nach Ausführung können sie mit einer Versorgungsspannung von 24V DC oder mit Netzspannung im Bereich von 85V – 264 V AC betrieben werden. Die Ausgangsleistung beträgt 75 oder 150 Watt. Gesteuert werden die Generatoren über eine Folientastatur oder ein optional erhältliches, integriertes Touch-Panel. POWER CHARGER können analog oder über digitale Feldbus-Schnittstellen betrieben werden, zum Marktstart ist eine Steuerung über CANopen sowie ModbusTCP erhältlich. Das modulare System ist zur Integration von weiteren Feldbus-Standards vorbereitet.   Protokoll-/Gerätebeschreibungs-Dateien der Feldbus-Schnittstellen zur Einbindung in die Maschinensteuerung: Informationen zur Feldbusintegration

Weiterlesen

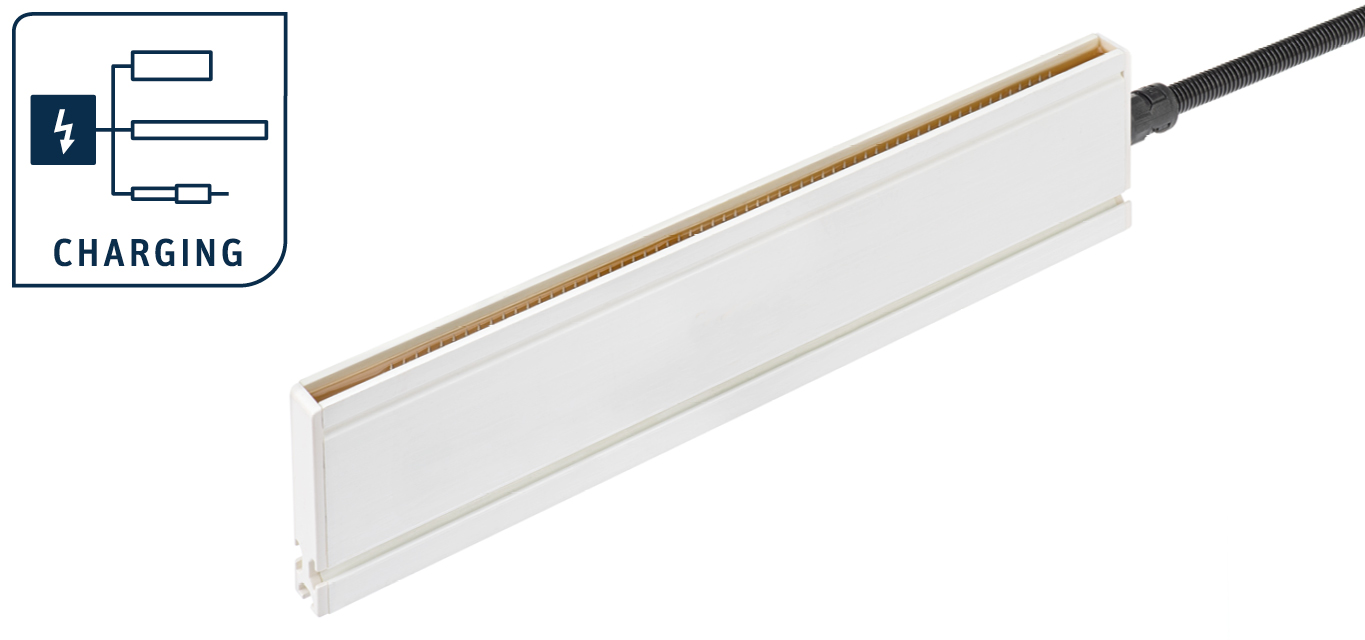

R130

Hochbelastbare und präzise Elektrode für Versorgungseinheiten bis 60 kV. Die Ladungs- und Feldverteilung wurde durch die optimierte Anordnung der Einzelelektroden wesentlich verbessert. Separat strombegrenzte Spitzen verhindern den Anstieg der Luftionisierung und energiereiche Büschelentladungen.

Weiterlesen

IONIZER ES51

Der robuste Allrounder mit großer Anschlussleistung Unser VARIO Hochleistungsnetzgerät IONIZER ES51 verfügt über 5 Anschlüsse und arbeitet mit bewährter Eltex Technologie. Auf der Oberseite befindet sich eine LED Anzeige für die Funktions- und Störmeldung. Außerdem verfügt das Gerät über eine Analogschnittstelle. Für eine gute Ionenbalance ist das Gerät mit und ohne Parameterdiode erhältlich.

Weiterlesen

blueBAR R50

Die robuste Allrounder Elektrode Die VARIO Entladeelektrode blueBAR R50 schafft eine deutlich höhere aktive Entladeleistung als die meisten Entladetechniken. Der isoliert angeordnete Erdleiter verstärkt das E-Feld an den aktiven Spitzen und trägt so zu einer erhöhten Produktion und Geschwindigkeit von Ladungsträgern bei. So stehen wesentlich mehr positive Ionen und freie negative Elektronen zur Verfügung als bei konventionellen Elektroden. Gleichzeitig haben die Elektroden eine hohe passive Entladeleistung. Die widerstandsentkoppelten Spitzen gewährleisten eine gute Entladeleistung und machen die Elektrode absolut kurzschluss- und berührungssicher.

Weiterlesen
